Міноборони дослідило збиті ракети «Калібр»: що нового побачили фахівці
Міноборони пояснює, які дві особливості встановили експерти, розібравши ракети «Калібр» до плат.
Військові інженери та науковці Міністерства оборони України детально дослідили російські крилаті ракети «Калібр» 3М14, які були збиті силами протиповітряної оборони.
Спеціалісти провели детальний аналіз: розібрали конструкцію до плати, перевірили кожен компонент, склали повну структурно-функціональну схему.
Такі дослідження допомагають посилити ефективність протидії ракетному терору рф. Як наголошував Міністр оборони Михайло Федоров, захист неба є топ-пріоритетом оборонного плану нашої держави.
За час повномасштабного вторгнення ракета зазнала двох значних змін: отримала касетну бойову частину і повернулася до імпортної електроніки після невдалої спроби перейти на російську.
Конструкція та технічні характеристики ракети «Калібр»
«Калібр» складається з кількох основних частин:
- стартового двигуна;
- маршового двигуна;
- апаратурного відсіку;
- бойової частини;
- паливних баків;
- головки самонаведення.

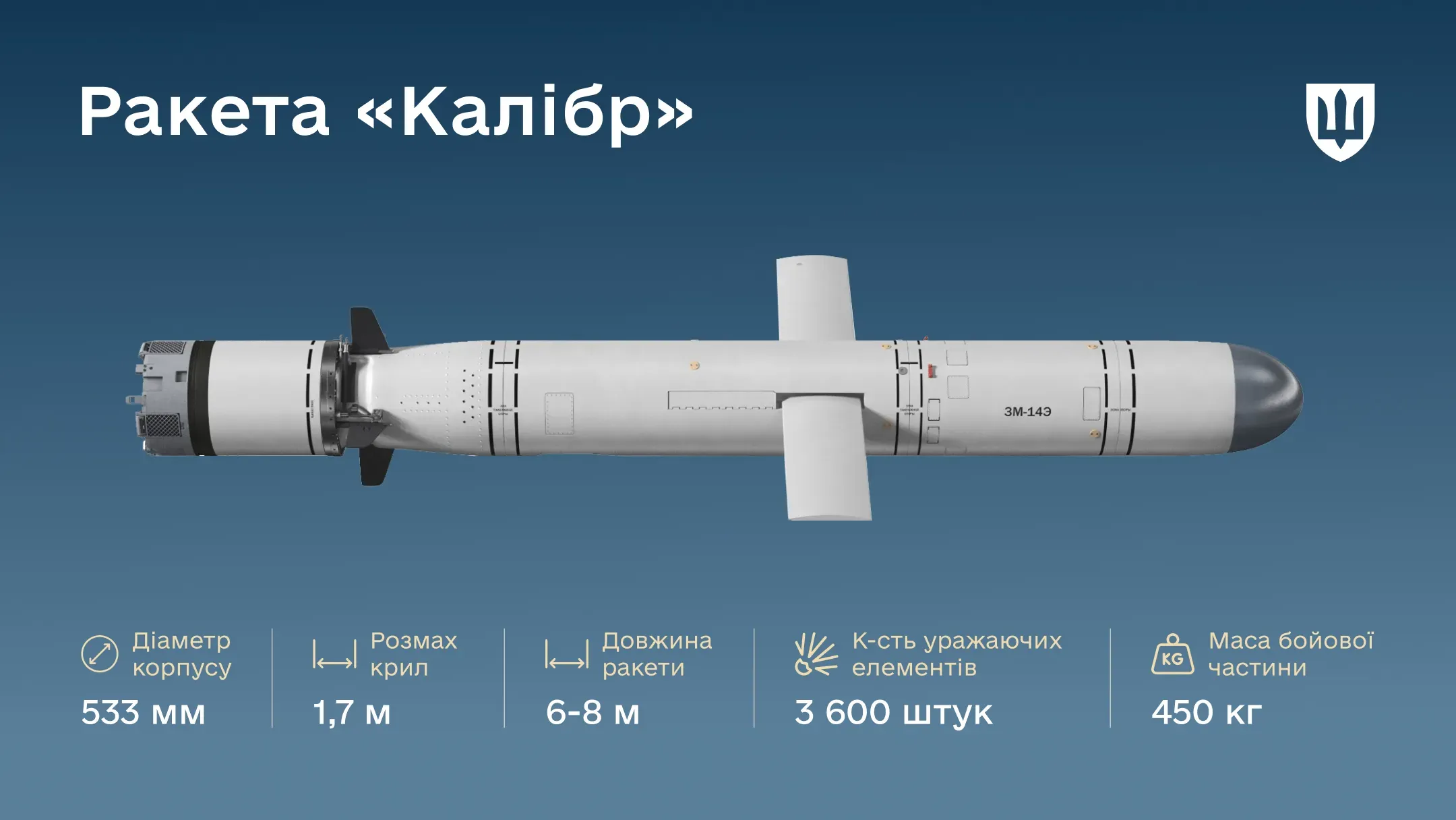

Діаметр корпусу – 533 міліметри, розмах крил – 1,7 метра, довжина – від 6 до 8 метрів залежно від виконання (експортні варіанти дещо коротші). Маса бойової частини – 450 кілограмів.
Вироблятися ракета почала з 2001 року, на озброєння прийнята у 2004-му. Проте при вивченні маркувань окремих вузлів спеціалісти Міноборони України виявили деталі з позначеннями, що вказують на розробки ще 1986 року – зокрема, рульові механізми з маркуванням «ЗП-51».
Частина вузлів ракет «Калібр» повністю уніфікована з іншими ракетними комплексами. Рульове оперіння, система супутникової навігації та бортова цифрова обчислювальна машина (БЦВМ) застосовуються так само і на крилатій ракеті «Іскандер». Окремі блоки ідентичні компонентам ракет «Берег» і «Бастіон».
Бойова частина: від стаціонарних об'єктів до площадних цілей

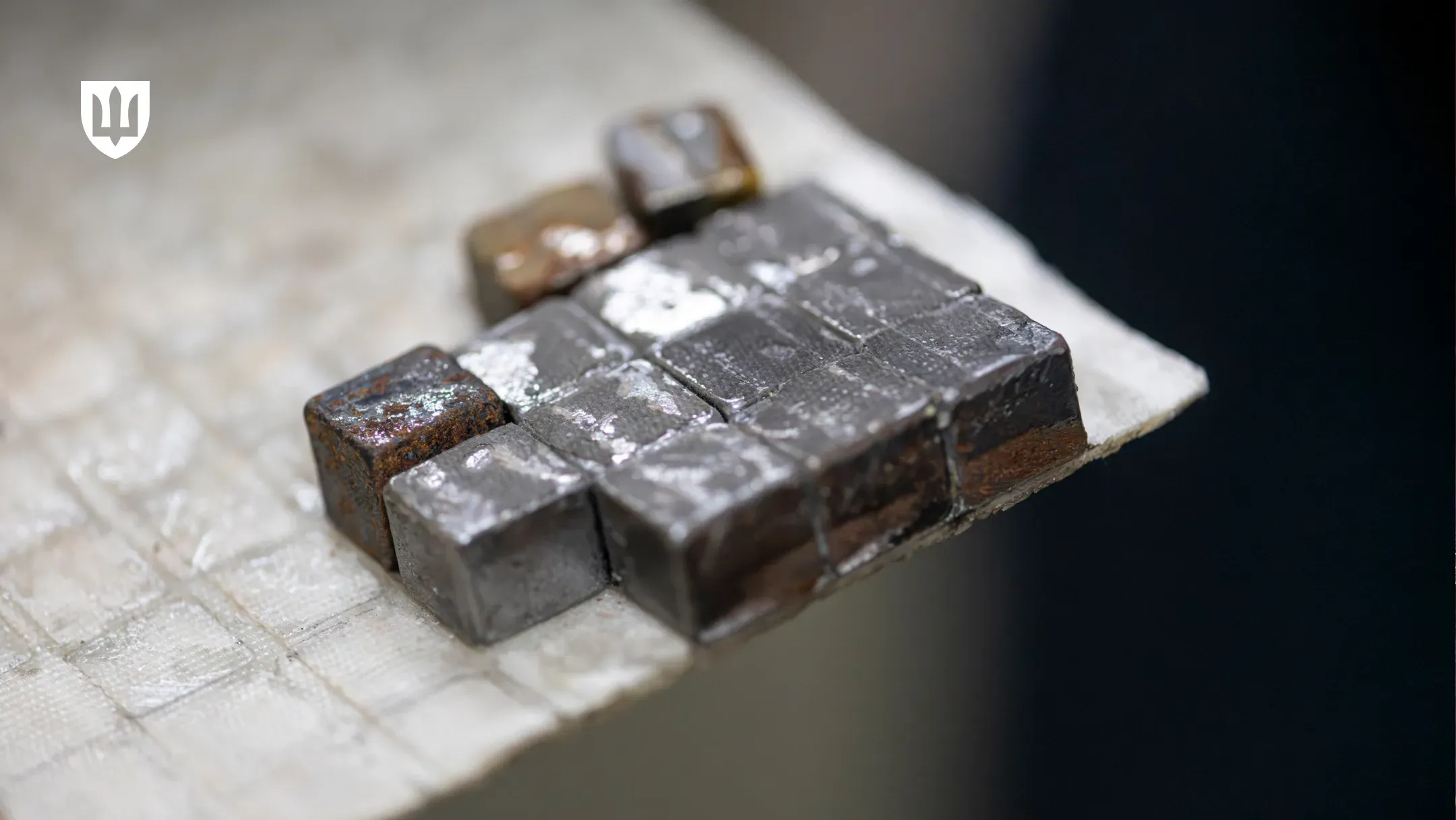

У ракетах «Калібр», що застосовувалися з 2022 по 2026 рік, бойова частина осколково-фугасна. На внутрішній підкладці розміщено близько 3 600 уражаючих фрагментів зі звичайної сталі. Кожен такий фрагмент здатний пробити до 10 сантиметрів бетону.
Ракета розроблялася для ураження стаціонарних незахищених об'єктів – портової та берегової інфраструктури, будівель, відкритих майданчиків. Проти заглиблених захищених споруд вона малоефективна.
У 2026 році фахівці Міноборони України зафіксували принципову зміну: у ракетах, збитих навесні поточного року, вперше було встановлено касетну бойову частину – аналогічну тій, що застосовується на Х-101.
Касетна конструкція збільшує площу ураження. російські конструктори також розраховували, що це зробить ракету ефективнішою проти розосереджених цілей – авіаційної техніки на аеродромах, ангарів, відкритих позицій.
Наразі Міноборони України продовжує дослідження нової бойової частини ракет «Калібр».
Системи наведення «Калібрів»: чотири канали
«Калібр» використовує комбіновану систему управління:
- супутникова навігація GPS;
- інерціальна система;
- радіовисотомір;
- радіолокаційна головка кінцевого самонаведення.
Польотне завдання закладається у БЦВМ заздалегідь, включаючи профіль рельєфу місцевості.
Окрему увагу фахівці Міноборони звернули на навігаційну систему СН-99 – один із ключових блоків. За наявною документацією, розроблена вона була у 2000-х роках в Україні, у місті Сміла. Нині серійне виробництво здійснюється в росії, однак конструкторська база – українського походження.
Іноземна електроніка у «Калібрах»
Плати головки самонаведення більш ніж на 80–90% складаються з компонентів іноземного виробництва. Це – підтверджений факт, а не оцінка: кожна деталь промаркована і пройшла перевірку військового представництва.
Відстежується така динаміка: у 2023–2024 роках росія поступово переходила на вітчизняну елементну базу. Проте БЦВМ зі збитої ракети, що збиралася у 2025 році, знову містить імпортні компоненти. Фахівці Міноборони України припускають, що перехід на власну електроніку погіршив точність наведення, і виробник повернувся до перевіреної схеми. Наявні запаси закуплених до санкцій комплектуючих, вочевидь, ще не вичерпані.
На основі зібраного матеріалу Міністерство оборони України встановило усіх виробників електроніки для «Калібрів», а також головних конструкторів та менеджерів, причетних до виробництва ракет. Ці дані передаються для подальшого опрацювання в рамках санкційної політики.
Льотні характеристики і вразливості «Калібрів»
«Калібр» – дозвукова ракета, і це її головна конструктивна вразливість.
Натомість маршрут прокладається на гранично малих висотах:
- над водною поверхнею – до 20 метрів і нижче;
- над пересіченою місцевістю – близько 150 метрів із прив'язкою до рельєфу.
Чим нижче летить ракета, тим менший горизонт виявлення для засобів протиповітряної оборони.
Незважаючи на малу висоту польоту, дозвукова швидкість дозволяє збивати ракету стандартними засобами ППО.
Нагадаємо, раніше Міноборони детально розповідало про аналіз російських ракет Х-101 та північнокорейських KN-23 і KN-24, які рф використовувала для обстрілів України.
